KJ1949矿用光纤测温及灭火控制系统

概    述

       KJ1949 矿用光纤测温及灭火控制系统由监控中心站软件、光纤测温及控制主机、综合监控分站、火焰传感器、烟雾传感器、电磁阀、灭火装置等各种传感器和控制器组成。各种传感器采集温度、烟雾、一氧化碳、粉尘等环境数据，并传输到光纤测温主机或综合监控分站上；光纤测温主机或综合监控分站根据采集到的数据实时控制声光报警、电磁阀开闭实现喷淋、指示牌显示报警信息、控制各种灭火装置灭火，同时把各种采集和控制信息传输给中心站软件；中心站软件负责采集、存储、分析、报警控制、查询、报表、模拟图显示数据。

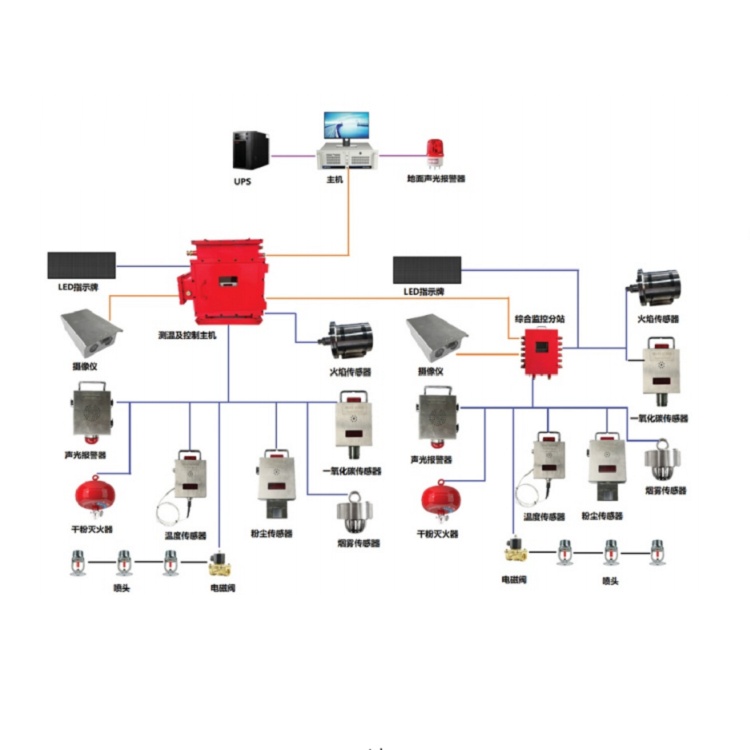

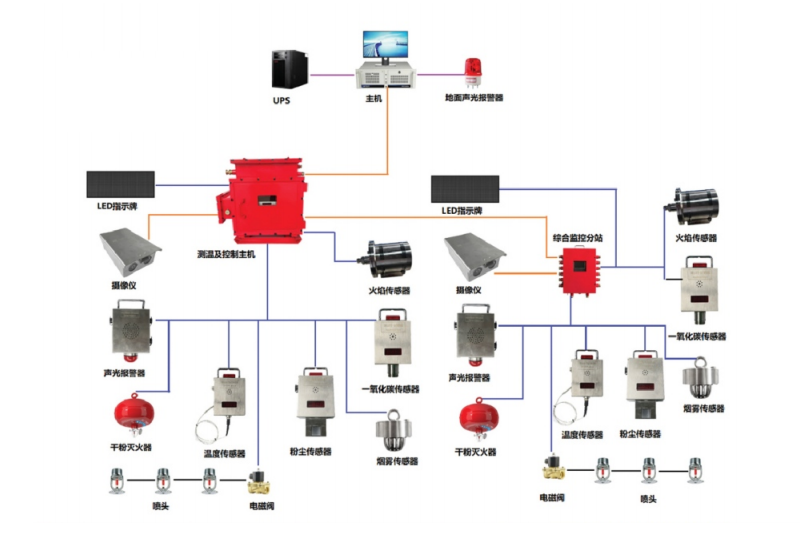

系统组成

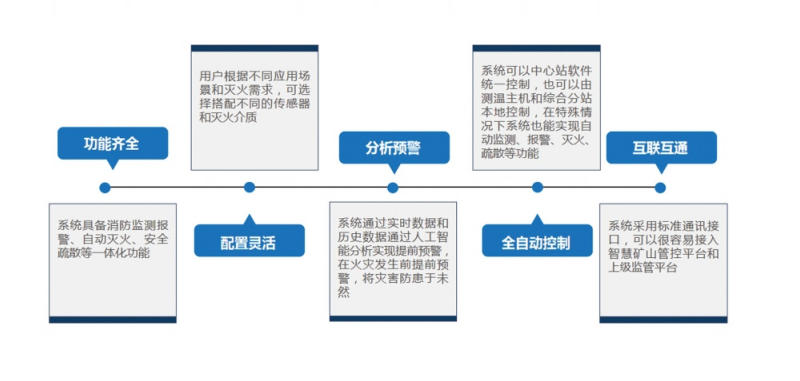

主要功能

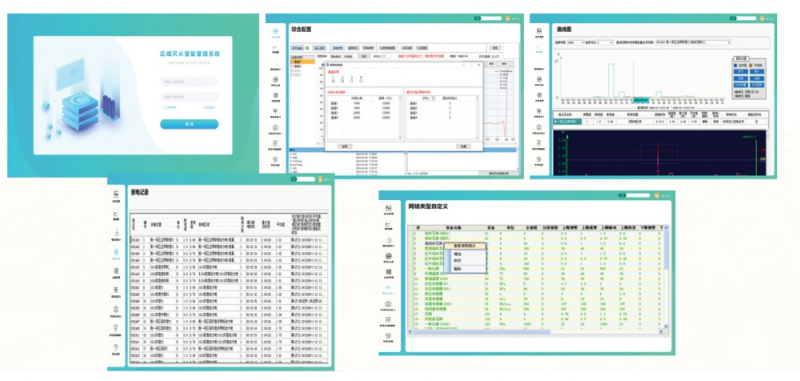

软件界面

系统功能

1. 井下变电所、机电硐室、避难硐室的防灭火以配置综合分站、烟雾传感器、火焰传感器实现。

2.井筒、带式输送机、运输巷、其他巷道区域，采用光纤测温主机、火焰传感器、烟雾传感器、灭火装置等实现自动防灭火。

3.井底车场、发电机组等区域通过综合分站、火焰传感器、烟雾传感器和灭火装置实现自动防灭火。

4.瓦斯泵站区域，通过综合分站、火焰传感器、烟雾传感器和灭火装置实现自动防灭火。

主要设备

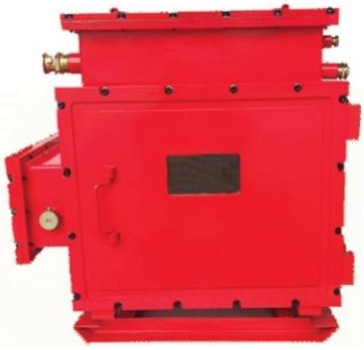

KJ1949-Z 矿用隔爆兼本安型光纤测温主机

通道数：4通道

单通道最大负载长度：10km

采样间隔：0.5米

标准报警长度：3米

温度分辨率：0.1℃

光纤接口：FC/APC

通信接口：2路 RS485、3 个万兆光口 (支持环网冗余功能)、4个千兆电口

其他接口：最大48DI、24DO

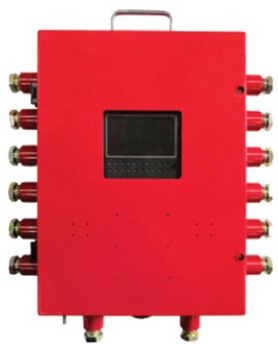

KJ1949-F 矿用本安型分站

通讯接口：3路100M 光口，1路100M 电口，

4路RS485 (其中一路可选用 CAN)

显示方式：彩色液晶

采集控制容量：16路传感器、8路控制器

工作电压：12-24V

防爆标志： Exib I Mb

防护等级：IP54

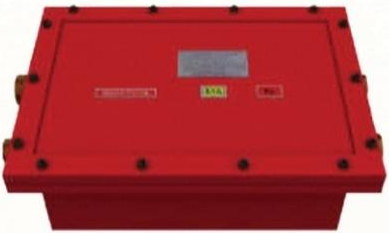

隔爆兼本安型电源箱

防爆标志：Exd[ib]I Mb

供电电源：宽电压90-800V AC

额定功率：100W 输出路数：5

额定输出电压：

18V/1050mA，24V/520mA

显示方式：液晶显示

支持远程电源管理

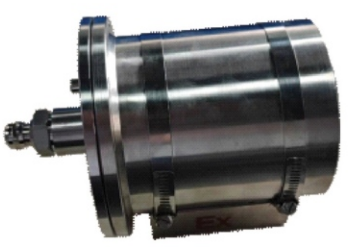

GHHZ5  矿用本安型火焰传感器

防爆标志：Exib  IMb

工作电压：9-24V DC

灵敏度：可探测到5m远外1cd火焰

监视范围：120°圆锥夹角

信号输出：继电器输出和RS485

监测范围：三波段

烟雾传感器

防爆标志：Exib IMb

工作电压：9-24V DC

通讯方式：RS485

防护等级：IP54

通讯距离：大于2KM

工作灵敏度：响应时间≤20s

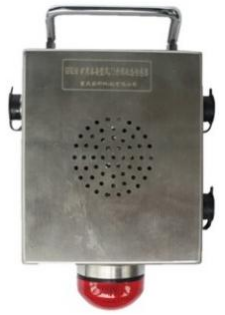

声光报警器

防爆标志：Exib IMb

工作电压：9-24V DC

通讯方式：RS485

防护等级：IP54

通讯距离：大于2KM

声强：≥80db

光强：20米外清晰可见
