JSG9煤矿自然发火束管监测系统

概述

       JSG9 煤矿自然发火束管监测系统广泛适用于大、中、小各类煤矿自燃火灾预报和防治工作。对井下任意地点的O₂、N₂、CO、CH₄、CO₂、C₂H₄、C₂H₆、C₂H₂ 、H₂等气体含量实现24小时连续循环监测，根据气体变化趋势判断自燃发火程度，为综合防治煤矿自燃火灾确保安全生产提供科学依据。系统在地面设监测、分析中心，并通过束管采集工作面的气体，用抽气泵抽至地面监测室进行分析。可以指导采空区的配风，抽放瓦斯，调压，注浆等工作，特别是对发火区域的人员和机械设备的撤离，进行了早期预判为矿井安全生产提供方便。通过敷设束管还便于对一些工作人员无法到达或危险大的地方的瓦斯等气体成分浓度进行分析。该系统分析时间短、自动化程度高、井下无任何电化学监测仪器、可实现24 小时连续在线监测与分析，分析数据均可保留和上传至调，度室的大屏幕。

用途

       该系统广泛适用于大、中、小各类煤矿自燃火灾预报和防治工作。对井下任意地点的O₂、N₂、CO、CH₄、CO₂、C₂H₄、C₂H₆、C₂H₂、H₂等气体含量实现24小时连续循环监测，经过对自燃火灾标志气体的确定和分析，及时预测预报发火点的温度变化，为煤矿自燃火灾和矿井瓦斯事故的防治工作提供科学依据。系统在地面设监测、分析中心，并通过束管采集工作面的气体，用抽气泵抽至地面监测室进行分析。

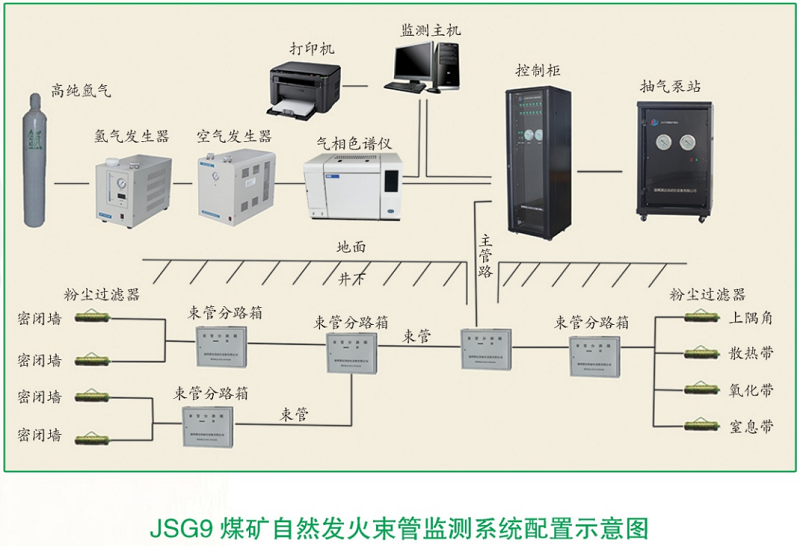

系统组成

1.井下束管部分：由粉尘过滤器，单管、分路箱(含滤水器)、束管等组成， 其作用是运载井下气体；

2.采样控制部分：由输出控制接口板、电磁阀驱动电路、采样泵等组成，它们各自装在微机和控制柜内。其作用是按规定的顺序和时间将气体送入分析仪器中；

3.气体预处理部分：由过滤器、冷凝器和流量计等部分组成，其作用是把处理合格的样气送入分析仪器中；

4.气体分析部分：由束管专用气相色谱仪、专用输入输出接口、空气发生器、氢气发生器(载气气源)等部分组成；

5.数据采样部分：由数据采样接口板、采样程序组成，可以采集气体分析仪传来的数据，并进行数据预处理；

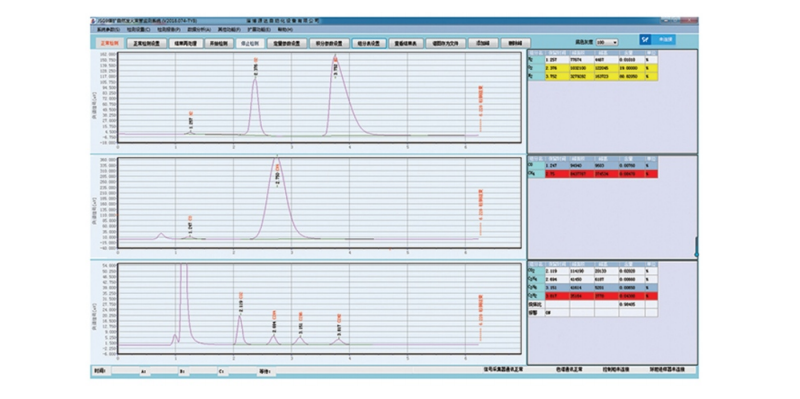

6.数据分析部分：由测控软件内的数据分析、图形显示、谱图检测、计算结果等部分组成。通过分析将采样数据形成分析报告及谱图；

7. 打印输出部分：由打印机及检测软件中的打印控制部分组成。用以输出所有的分析报告、图表等；

8.抽气泵部分：无油无水真空泵。把井下各个测点的气体抽到气体分析室。

主要功能

1.微机自动控制，24小时在线监测，实现无人值守；

2.自动设置参数，每次进入系统均按上一次修改的最新参数设置；

3.可建立气样数据库，通过系统自动求出或输入的组份表；

4.自动输出每路束管气体的分析结果。在微机控制下，每一路数据分析完成后，可根据要求自动将结果输出到打印机；

5.独特的数据库分析功能。在束管监测下，系统自动将分析数据存入数据库，并可用数据库分析某一采样点的气体含量在一段时间内的变化趋势，可用图形方式表现，非常直观；

6.具有气体含量超限自动报警功能。

主要特点

色谱分析：专用色谱柱和预柱系统，满足煤矿气体常量、微量组分和无机、有机组分全分析的特定需要。实现煤矿气体全组分的自动分析，含矿井空气、火灾气体、瓦斯爆炸气体的常量(%浓度)及微量(ppm 浓度)组分的分析。

常量：O₂、N₂

欲量：H₂、CO、CH₄、C₂H₄、C₂H₆、C₂H₂、CO₂

分析速度：色谱监测仪一次进样5分钟内完成矿井瓦斯爆炸气体常量O₂、N₂等和火灾气休微量H₂ 、CO、CH₄、C₂H₄、C₂H₆、C₂H₂、CO₂等组分的分析。一次进样完成瓦斯爆炸气体全组分分析和爆炸危险程度判别。

主要设备

气相色谱仪

仪器特点

通用高性价比、多功能多用途。

采用大液晶中文显示，有自诊断、断电保护、文件存储、五阶程序升温等功能。

具有单独竖直加热式毛细血管进样系统。毛细系统具有尾吹可调、隔膜、清洗可调，分流比可调。

具有六路独立控温区域，控温精度优于0.1℃，各汽化室、检测器及放大器均用模块设计。

大容量色谱柱箱，可同时安装毛细管及填充柱，可安装三个独立的进样器，用户可根据

自身分析要求自行选配也可以增加通阀进样，转化炉装置。

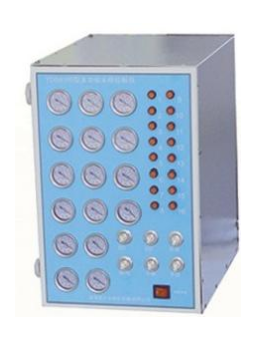

自动进样控制柜

容量：8-32路

功能：球胆自动进样控制多个球胆自动分析，省时省力

重量：18-20Kg

功率：60W

电压：220V

束管清洗检漏一体机

容量：4-8路，可定制

功能：清洗束管管路内灰尘水汽帮助

巡检束管管路破损泄露情况。

压力：0.6Mpa

功率：1500W

电压：220V

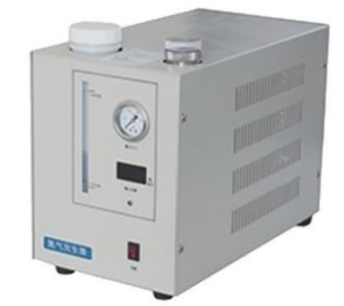

氢气发生器

主要特点

操作简单、启动电源即可产气。

输出流量：0-300ml/min

日常使用只需补充蒸馏水；储液、电解制氢、

排氧一体化，池温低寿命长久。

设有不反液装置，可有效地确保仪器无反液现象。

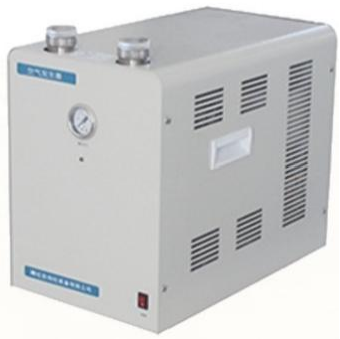

空气发生器

主要特点

全封闭式压缩机。

输出流量：0-3L/min,

输出压力：0-0.4MPa (可调 )

空气三级净化，系统由过滤器、

气水分离器、活性炭室组成。

超压、过流、过热三级自动保护，

超静音、无油、无振动、运动平稳。

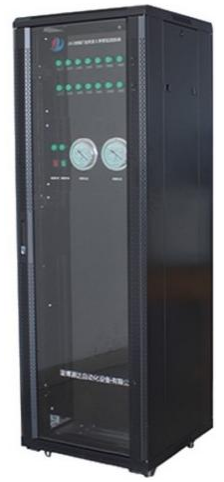

气体采样控制柜

气体采样控制柜是束管检测系统中气体

采集控制部分的主要装置，气体采样控制柜

主要有气体采样主机，气体采样开关和小型气体采样泵组成。

气体采样控制柜技术参数：

工作使用压力为：0.8Mpa;

工作环境使用条件为：

环境温度-10°C~40℃;  相对温度30%~90%;

气体采样控制柜前一段连接的是聚乙烯矿用束管，

后面连接的是束管气相专用色谱仪。

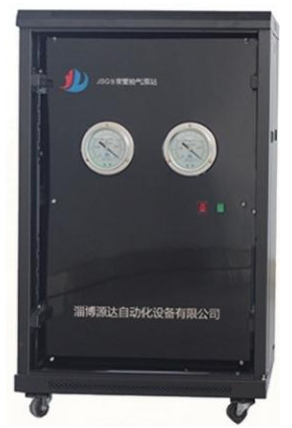

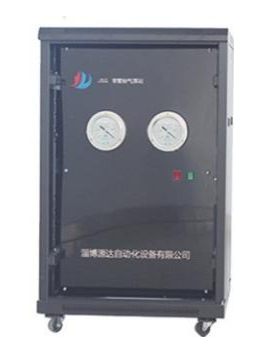

束管抽气泵站

束管抽气泵采用无油无水式真空泵，淘汰老式的水环式抽气泵。

抽气泵站安装在室内，抽气泵布置，抽气泵的安装详见抽气泵说明书。

束管抽气泵站的主要特点是：

抽气量大、噪音低、无需加真空油，免维护。

抽气泵直接安装在控制柜内，负责把井下各个监测点的所要监测的气体抽到气体分析室。

束管抽气泵技术参效：

1.电压：380V+10%,  三相 50Hz交流电

2.总功率：6KW

3.温度：5~40°C

4.相对湿度：≤90%

配套产品、耗材

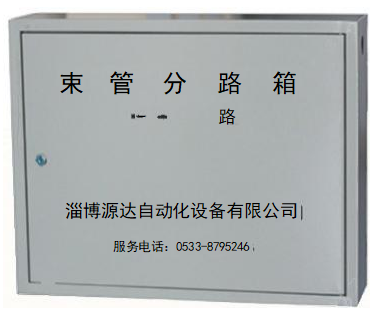

束管分路箱

主要特点

全金属设计、整洁大方、防水防锈

内置滤水滤尘器、免维护

多种规格：

四路、六路、八路、十二路、十六路、

二十四路、三十路、三十二路等。
