JSG7煤矿自然发火激光束管监测系统

概述

      煤矿自然发火激光束管监测系统主要有矿用本安型自然发火激光监测主机、矿用隔爆兼本安型直流稳压电源、气体采样泵、矿用隔爆兼本质安全型真空电磁起动器、煤矿用聚乙烯束管、束管分路箱、粉尘过滤器等组成。

      采用进口激光分析模块，有效的对煤矿工作面、采空区、密闭区等各重点区域的气体进行采集，可以对O₂ 、CO 、CO₂ 、N₂ 、CH₄ 、C₂H₂ 、C₂H₄ 、C₂H₆ 等气体浓度进行连续24小时实时监测分析，实现对煤矿自燃火灾及各种突发因素的预报预警，并实时上传到客户端和手机端，为煤矿的安全生产保驾护航。

系统组成

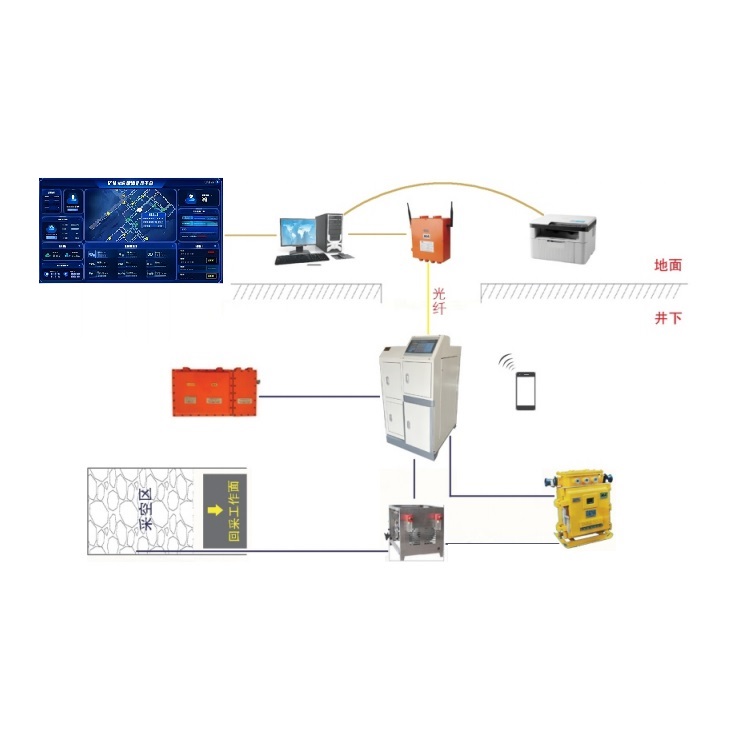

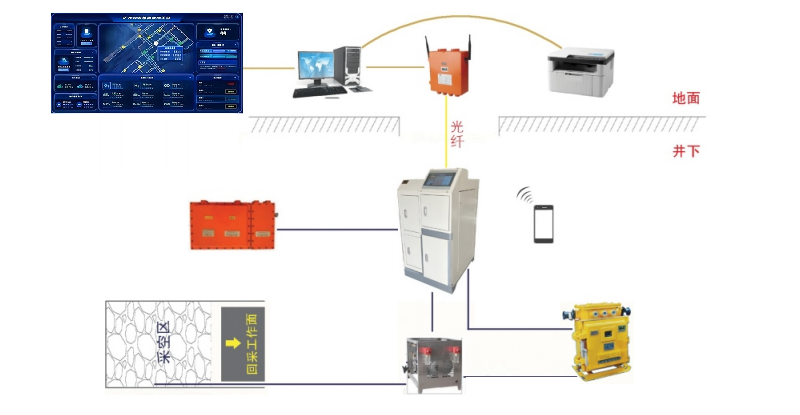

工作原理

井下部分：

       矿用本安型自然发火激光监测主机放置在监测点附近，使用抽气泵从多路检测点抽取气体，利用激光分析模块对监测点样气24小时实时连续分析，并把分析结果实时上传。

井上部分：

       所有监测数据通过光纤环网传输至工作站，工作站服务器内的煤矿自然发火激光束管监测系统对采集数据分析处理，通过大规模的数据运算和专业分析，得出对煤矿自燃火灾的预警预报。

主要功能

1.系统可对CO、CO₂、O₂、N₂、CH₄、C₂H₄、C₂H₂、C₂H₆进行24小时实时监测。

2.主机主控单元采用ARM单片机+FPGA快速处理芯片，保证实时采样的条件下快速分析及实时上传，分析周期<2min。

3.建立气样数据库，通过系统自动求出或输入的组分表。

4.火灾预警预报，根据设定的预警条件实现煤矿火灾预警预报。

5.系统可提供气体爆炸危险趋势图及报告，用于判断混合气体在成分及浓度变化的过程中爆炸危险性的趋势，为判断其爆炸危险性提供方便的工具。

具体参数

系统分类：井下监测型

系统容量：16路(可扩展)

监测方式：24小时连续在线监测

分析气体组分：CO、CO₂ 、O₂ 、CH₄ 、C₂ H₂ 、C₂ H₄ 、C₂ H₆

系统类型：本质安全型

主要设备

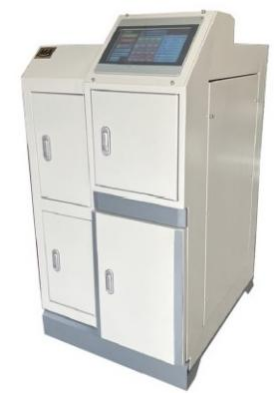

JSG7-Z 矿用本安型自然发火激光监测主机

外形尺寸：1200mm×600mm×600mm

电源：4路DC12V

信号传输：RS485 或光纤

检测路数：1-16路(可扩展)

监测气体(可扩展): CO、CO₂、O₂、N₂、

 CH₄ 、C₂ H₂ 、C₂ H₄ 、C₂ H₆

响应时间：小于10s

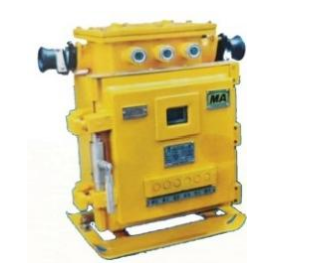

矿用隔爆兼本质安全型真空电磁起动器

额定电压：1140V或660V;

额定电流：30A、60A、80A、120A;

接通分断能力：接通1200A、 分断960A;

极限分断能力：2.5kA

隔离开关分断能力：360A;

主电路对地绝缘电阻1140V时<40KQ，660V时≤22KQ时，起动器能实现主电路漏电闭锁，不能合闸。

电源电压为额定值的75%-110%时，起动器能可靠工作；

起动器先导控制回路为本质安全型，正常工作时

直流本安电压<9V,直流本安电流≤20mA,

交流本安最高开路电压≤16V, 本安最大短路电流≤90mA。
