煤矿自然发火微色谱束管监测系统

概述

       煤矿自然发火微色谱束管监测系统主要有JSG10-Z矿用本安型微色谱仪、JSG10-X矿用本安型控制柜、矿用隔爆兼本安型直流稳压电源、气体采样泵、矿用隔爆兼本质安全型真空电磁起动器、煤矿用聚乙烯束管、束管分路箱、粉尘过滤器等组成。

       色谱仪采用模块化设计，内部具有电子压力控制(EPC)系统，其温度、压力等一切参数均通过电脑来设定。

       根据需要可以在离监测点最近的地方进行快速监测。系统通过以太网实现数据传输，监测人员在地面监测中心可以实现对系统的操作，实时掌握矿井下气体成分浓度。

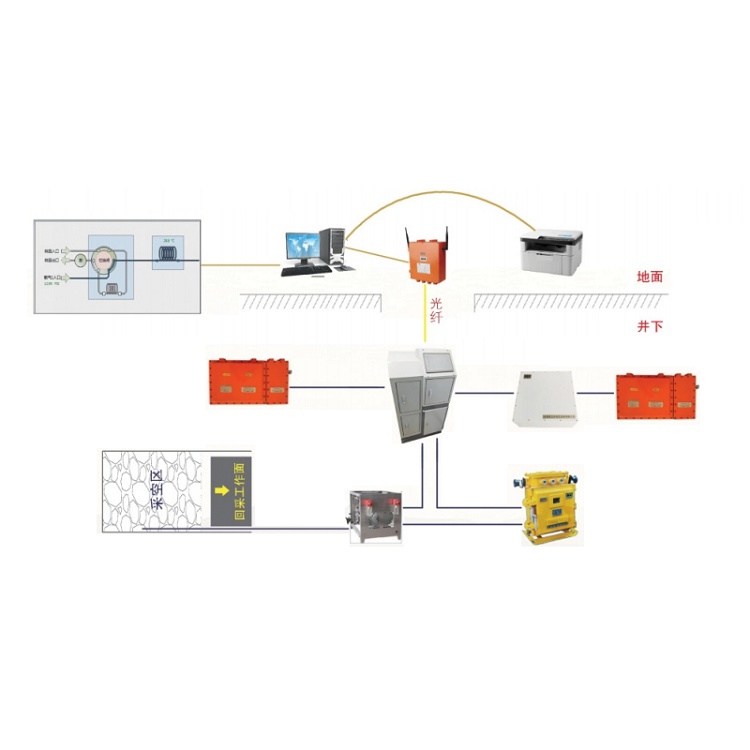

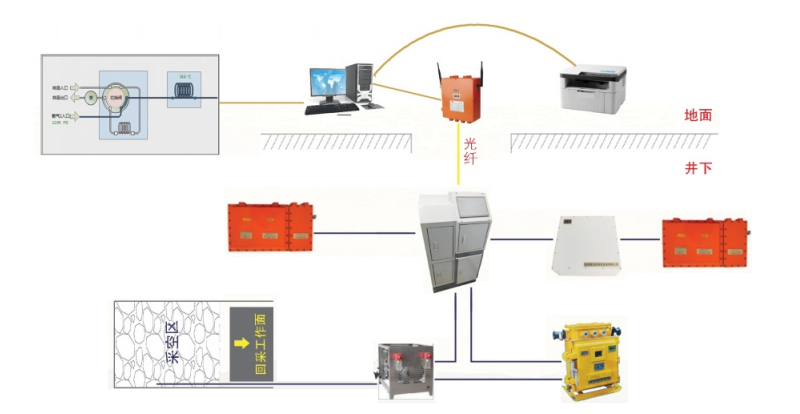

系统组成

主要功能

1.系统可对CO、CO₂、O₂、N₂、H₂、CH₄、C₂H₄、C₂H₂、C₂H₆、C₃H₆ 进行24 小时实时监测。

2. 主机主控单元采用ARM单片机+FPGA快速处理芯片，保证实时采样的条件下快速分析及实时上传，分析周期<2min。

3.建立气样数据库，通过系统自动求出或输入的组分表。

4.火灾预警预报，根据设定的预警条件实现煤矿火灾预警预报。

5.系统可提供气体爆炸危险趋势图，用于判断混合气体在成分变化的过程中爆炸危险性的趋势，为判断其爆炸危险性提供方便的工具。

参数配置

每路分析时间：单路2分钟分析完毕

分析气体组分：CO、CO₂、O₂、N₂、H₂、CH₄、C₂H₄、C₂H₂、C₂H₆、C₃H₆

最小检测浓度：O₂、N₂、CH₄、CO₂、CO、C₂H₄、C₂H₆、C₃H₆、H₂、C₂H₂≤0.1ppm

载气：采用单一载气，高纯氦气

通讯接口：RJ45或光纤

主要设备

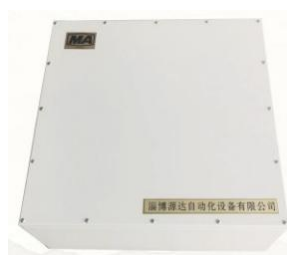

矿用本安型微色谱仪

外形尺寸：500mm×500mm×215mm

每路分析时间：不大于2min

分析气体组分：CO、CO₂、O₂、N₂、H₂、

CH₄、C₂H₄、C₂H₂、C₂H₆、C₃H₆

最小检测浓度：0.1ppm

系统类型：本质安全型

通讯接口：RJ45或光纤

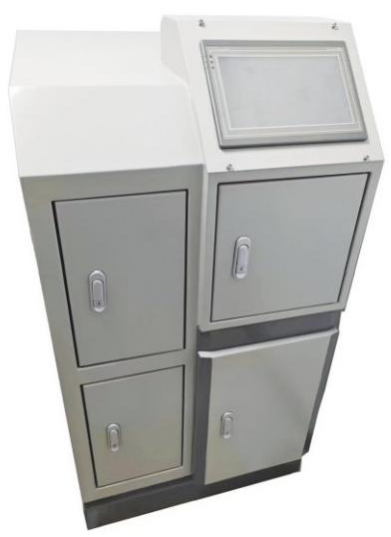

矿用本安型控制柜

工作原理：

       本设备对进样管路单点控制，每次进行单点单路进样，进样时间可设置，逐点循环。样气的抽取通过外置大功率真空泵进行，分析点样气通过三通分流，一部分直接由真空泵排空，分析部分通过电磁阀控制进入预处理单元。

       分析样气进入预处理单元后先通过水汽分离器进行除水除尘，然后进入冷凝器除湿，最后进入干燥罐干燥处理，干燥后的样气经过湿度确认后进入矿用本安型微色谱仪。分析后的样气进入稳压罐汇总，由真空泵排空。

参数配置：

外形尺寸：600mmX720mmX1060mm

束管监测路数：16路(可扩展)

电磁阀部分额定工作电压：12V、工作电流≤1.5A

PLC、继电器部分额定工作电压：12V，工作电流≤0.5A

通讯接口：RJ45或光纤
